martes, 29 de septiembre de 2015

Cartografía, usos horarios y orientación

Colegio Preparatorio de Orizaba
Practica 3

TÍTULO: "Cartografía, usos horarios y orientación"

EQUIPOS:  4 "A" y "B"

CATEDRATICO:
 Martha Patricia Osorio Osorno

INTEGRANTES:
Antonio Rosas Guadalupe Alejandra
Chavez Contreras Diana Laura
Espinoza Yonca Kelly
Hernández Flores Eduardo David
Martinez Guarneros Sunny
Morales Solis Sarahi Nayeli
Ramos Huerta Alondra Laraley
Rossete Tlaxcala Libni Keyri
Tellez Cruz Jessica Guadalupe
Zavaleta Sánchez Adamari

MATERIALES:
·         Planisferio tamaño grande
·         Brújula
·         Cámara
·         Libreta de apuntes
·         Regla y colores.

Objetivo:
Analizar los elementos gráficos contenidos en un mapa, así como los usos horarios.

Técnica:
1.    Hacer una investigación previa sobre el tema que se va a trabajar.
2.    Con ayuda de la brújula orientar nuestro mapa en dirección al norte.
3.    Identificar la escala, y tipo de proyección del mapa.
4.    Trazar los meridianos y paralelos, además de todas las líneas imaginarias que deben estar presente en el mapa.
5.    Tomar anotaciones y fotografías.

Antecedentes históricos:

Cartografía:




La cartografía es la encargada de representar e investigar los diversos rasgos de nuestro planeta,  para obtener mayor detalle del espacio geográfico de los hechos, fenómenos, procesos y dinámicas, además de sus complejas interrelaciones. Y de dar no solo una visión del mundo sino que posteriormente poder representarlos en forma gráfica en documentos y/o mapas de diferentes tipos que se ponen a disponibilidad de viajeros, emprendedores o simplemente para su estudio y conocimiento.

¿Qué es un mapa?
Un mapa es una representación gráfica y métrica de una porción de territorio generalmente sobre una superficie bidimensional, pero que puede ser también esférica como ocurre en los globos terráqueos. El que el mapa tenga propiedades métricas significa que ha de ser posible tomar medidas de distancias, ángulos o superficies sobre él y obtener un resultado que se puede relacionar con las mismas medidas realizadas en el mundo real.

Elementos gráficos del mapa.
1.    Orientación:
 Lo importante de la orientación es saber en dónde estamos y cómo podemos dirigirnos a cierto lugar. Ademas de  identificar e utilizar los elementos que pueden aparecer en un mapa como la rosa de los vientos que indican la posición del Norte mediante una flecha que apunta hacia arriba y si la flecha o la rosa de los vientos no aparece en el mapa, deberemos entender que el Norte se encuentra en la parte superior del mapa. Otro instrumento que sirve para orientarse es la brújula, que por medio de una aguja imantada indica la dirección del campo magnético terrestre señalándonos el Norte magnético, que es ligeramente diferente para cada zona del planeta, y distinto del Norte geográfico.
 1.    Escala:
Escala es la relación entre las dimensiones reales y lo representado en el mapa; existen varias formas de expresar la escala en un mapa. La escala se divide en las siguientes dos:
  • Escala numérica. Se representa de esta manera: 1:50,000 e indica lo siguiente: el primer número (1) representa al mapa, el segundo (50,000), a la superficie representada. Esto nos indica que un centímetro en el mapa equivale a 50,000 mil centímetros o sea a 500 metros (o medio kilómetro lineal) de la zona representada.
  • Escala gráfica. Se simboliza con una línea recta dividida en segmentos (Talón y cabeza) que indican las distancias representadas en el mapa y con ellas se pueden hacer mediciones directamente en el mapa.
Las escalas también pueden ser pequeñas (útiles para representar grandes áreas)  o grandes (abarcan áreas más reducidas, ofrecen un mayor detalle de la porción), dependiendo del área que se requiera representar.


1.    Proyecciones:
·         PROYECCIÓN CILÍNDRICA O DE MERCATOR

Representa a la tierra en su totalidad, es la que se ejecuta sobre un cilindro que luego se extiende hasta formar un rectángulo o un mapa terrestre plano. Los mapas que utilizan esta proyección son utilizados para la navegación marítima.
En esta proyección, son líneas rectas que se cortan formando ángulos rectos. Los paralelos son líneas horizontales por lo que presentan la misma longitud y los meridianos son líneas verticales que jamás se unen a os polos.
DESVENTAJAS: las porciones continentales de la franja ecuatorial de la Tierra presentan poca información, siendo lo contrario en las regiones próximas a los polos, las que aparecen deformadas por lo que presentan dimensiones no reales.

·         Proyección cónica:
 Se representa mediante un cono que envuelve al globo terráqueo y que hace contacto sólo con un paralelo, llamado base o estándar. Además de que  representa una parte de los continentes con gran exactitud. Los paralelos son semicírculos y los meridianos radios.
Tiene algunas desventajas como son: no representa toda la Tierra;  las áreas ecuatoriales aparecen distorsionadas, en tanto que las circumpolares (árticas y antárticas) aparecen poco distorsionadas; además que sólo presenta un hemisferio, ya sea el norte o el sur.

        3.- PROYECCIÓN ACIMUTAL
Se obtiene proyectando la superficie del globo terrestre sobre un plano desde un punto de perspectiva polar o ecuatorial. Entre las proyecciones acimutales se reconocen la polar y la ecuatorial.
LA POLAR: sirve para representar las zonas polares y es de utilidad para trazar rutas en los vuelos sobre los polos. Los paralelos son círculos concéntricos y sus meridianos son radios.

DESVENTAJAS: No se puede representar toda la superficie terrestre, sólo un hemisferio (norte o sur).Las regiones cercanas al Ecuador que se proyectan presentan deformaciones. La imagen lograda produce que la latitud aparezca como círculos concéntricos y la longitud como líneas rectas que cruzan los polos.

LA ECUATORIAL: se utiliza para representar el hemisferio occidental o el hemisferio oriental del planeta. Loa paralelos son lineas rectas y los meridianos curvan hacia los polos
DESVENTAJAS: las áreas oceánicas se ven incompletas.
4.- SIMBOLOGÍA:
Constituye el conjunto de signos, figuras, números, palabras y colores que nos permiten interpretarlo para dar mayor información sobre un territorio. Hace posible simbolizar elementos físicos y elementos humanos, evitando contratiempos y facilitando el reconocimiento de los lugares.
Líneas, puntos y círculos imaginarios: Con la finalidad de determinar la posición de un punto sobre la Tierra se han inventado una serie de líneas puntos y círculos imaginarios.
Líneas

  • EL EJE TERRESTRE:  Línea imaginaria inclinada sobre la cual gira la Tierra de oeste a este, en cuyos extremos se ubican el Polo Norte y el Polo Sur. La inclinación del eje terrestre es de 23º 27’ con respecto al plano de la órbita terrestre (eclíptica).
  • EL DIAMETRO ECUATORIAL: longitud del eje mide 12,713 km.


LA VERTICAL: línea imaginaria que sigue un cuerpo al caer atraído por la fuerza de gravedad hacia el centro de la Tierra y corta a la esfera celeste en dos puntos llamados cenit y nadir. El CENIT:  situado por encima del observador y el NADIR: por debajo de él.
EL RADIO: línea recta que va desde el centro de la Tierra hasta un punto en la superficie.
Puntos
PUNTOS.- polo norte y polo sur

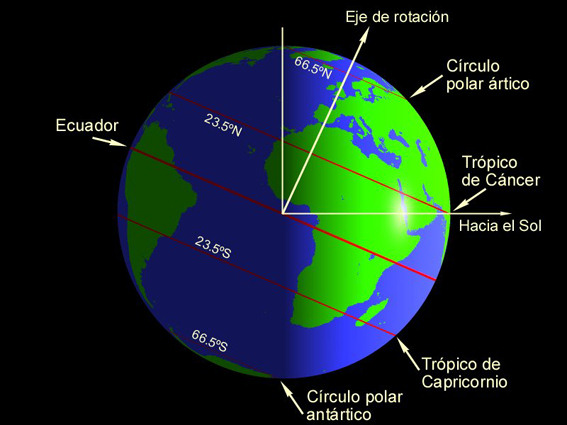

CÍRCULOS IMAGINARIOS
  • ECUADOR: Es el círculo imaginario de mayor extensión en el planeta. Divide a la Tierra en dos grandes zonas: hemisferio norte o septentrional y hemisferio sur o meridional. La longitud de la circunferencia ecuatorial es de 40,076 km.
  • PARALELOS: los círculos menores que van del ecuador a cada uno de los polos se denominan paralelos, siendo los principales los trópicos y los círculos polares. Los paralelos más importantes son el trópico de cáncer al norte y el trópico de capricornio al sur, círculos polares el ártico al norte y el antártico al sur.

  • MERIDIANOS: semicírculos que van de polo a polo, esto es, que corren perpendiculares al Ecuador. Meridiano de Greenwich o Meridiano Base, que divide la Tierra en dos hemisferios: oriental y occidental., Meridiano de 180º o Antemeridiano o también llamado linea de cambio de fecha, este semicírculo determina el cambio de día y fecha. Está ubicado sobre el Océano Pacífico, presenta curvaturas evitando las islas ubicadas en su recorrido.
  • LOS TRÓPICOS: (tropos: cambio o vuelta) son los paralelos trazados a 23º 27’ (Trópico de Cáncer, en el Hemisferio Norte) del Ecuador y 66º 33’ (el Trópico de Capricornio, en el Hemisferio Sur), de su respectivo polo. Ambos marcan el inicio de las zonas térmicas templadas por la latitud de la Tierra.

COORDENADAS GEOGRÁFICAS

Tomando en cuenta los mapas notaremos que hay líneas que los cruzan, juntos forman una especie de cuadricula. En realidad, esas líneas imaginarias forman un sistema conocido como coordenadas geográficas y son de gran utilidad porque permiten localizar con exactitud lugares de la Tierra como las ciudades, montañas e islas. Para ubicar un lugar en los mapas es necesario saber si está en el norte o en el sur y si está en el este o al oeste;  las coordenadas geográficas ayudan a su localización.

Latitud: distancia medida en grados (º), minutos (’) y segundos (”), de un punto de la superficie terrestre respecto al Ecuador. Se mide a partir de 0º y hasta los 90º en ambos extremos; es decir, si el punto se localiza en el hemisferio norte, la latitud será norte y si se localiza en el hemisferio sur será latitud sur. Se representa mediante los paralelos.
Longitud: Distancia medida en grados (º), minutos (’) y segundos (”) de un punto de la superficie terrestre respecto al meridiano de Greenwich. Dependiendo de su posición puede ser longitud este o longitud oeste, y se mide a partir de los 0º y hasta los 180º en ambos hemisferios. Para su representación cartográfica se emplean los meridianos.
Altitud: distancia vertical medida desde el nivel del mar hasta el punto escogido y se mide en metros (m.s.n.m). Esta medida puede ser positiva (+) cuando un lugar determinado se encuentra sobre el nivel del mar (ejemplo, el monte Everest con 8,848 m.s.n.m), y negativa (-) cuando se encuentra por debajo del nivel del mar (ejemplo el Mar Muerto que tiene 398 m.b.n.m (metros bajo el nivel del mar). En el mapa, la altitud se representa mediante curvas de nivel que son líneas que unen puntos de igual altura (isolíneas de altitud).

TIPOS DE MAPAS


Carta.
 Representación geométrica plana con base en una proyección cartográfica. Contiene información temática específica (topografía, hidrología, geología, edafología, usos del suelo y cubierta vegetal, etc.). Presentan simbología compleja en función de lo que esté representado en ella (curvas de nivel, ríos, arroyos, lagos, presas, tipos de rocas por origen o por edad, tipos de suelos y de vegetación, etc). Todas las cartas deben estar orientadas y contar con escala y con su simbología.

Plano.
 Representación sin proyección cartográfica. Constituye un esquema cartográfico utilizado en arquitectura o ingeniería, entre otros casos. Su escala es grande, por lo que presenta información detallada. Incluye el nombre de su autor, orientación hacia el norte y otros datos complementarios.
Fotografías aéreas:

 Son fotografías verticales u oblicuas tomadas desde un avión que representa con gran confiabilidad las características reales del terreno.

Imágenes de satélite:
Son una especie de fotografía tomada desde el espacio sideral cercano a nuestro planeta. Por sus características, es posible obtener información detallada sobre grandes áreas de nuestro planeta; sin embargo, el análisis de esta información satelital es complejo. Para ello se requiere del uso de los Sistemas de Investigación Geográfica (SIG), mediante su manipulación en la computadora.

Globo terráqueo.
Representación en forma real y a escala de la Tierra, permite reconocer los rasgos más generales de éste. Por lo general, contiene información sobre las grandes regiones naturales y la división política internacional, incluyendo las principales ciudades y capitales del mundo.

CLASIFICACIÓN DE LOS MAPAS:


·         Mapas físicos:

 Exhibe los fenómenos naturales de la geología ademas de presentar los rasgos bio-físicos de una porción de nuestro planeta y permitir comprender acerca de su composición. Excluyen información sobre la intervención humana en dichos lugares.
Pueden ser:
v  temáticos (topográficos, geológicos, edafológicos y de tipos de vegetación, entre otros)
v  sintéticos (ofrecen datos de unidades espaciales naturales complejas)

·         HUMANOS

 Contienen información sobre la intervención humana en el espacio geográfico. Se identifican las poblaciones etnias y culturas delimitadas en el espacio físico, teniendo en cuenta los asentamientos de población, situación geográfica, actividades socio-económicas y población.

·            Mapa Político
Estos mapas representan divisiones territoriales con fines administrativos o legales en donde los límites son de gran importancia y en cambio otras características, como relieve, hidrografía, etc., son de importancia secundaria

·         HISTÓRICOS


 Mapa  temático que representa los acontecimientos y fenómenos históricos. La utilización de mapas históricos ofrece una visión espacio-temporal mostrando un marco geográfico en un momento concreto. Desde el punto de vista didáctico ofrece una ayuda imprescindible para la ubicación de acontecimientos y procesos. Estos mapas nos permiten analizar la distribución de un hecho histórico, su propagación, su extensión, e incluso conocer el pasado del uso del territorio, entre otros elementos. La historia y la geografía son como hermanas inseparables, pues todo hecho histórico tiene una distribución espacial a través del tiempo.
  • GEOGRÁFICOS se subdividen en:
Mapas Geográficos Generales: cubren grandes extensiones de la superficie terrestre y nos dan información de los elementos naturales y culturales del paisaje.
Mapas geográficos detallados: expresan a detalle el mundo real; éstos comprenden:
  1. Mapas topográficos
  2. Cartas náuticas y aeronáuticas
  3. Mapas catastrales y de ciudades
  • ESPACIALES O TEMÁTICOS
Se basan en el mapa topográfico. Del mapa básico se toma el contorno superficial y la estructura de cualquier elemento de interés y, sobre esa estructura, se sobrepone el fenómeno geográfico que interesa. Los mapas especiales se subdividen en:
Mapas temáticos: Aquellos que representan un solo hecho o fenómeno geográfico en forma completa. Ejemplo, un mapa de suelos (que incluye los tipos y subtipos de suelos, su localización y características).

Mapas sintéticos: Resultado de una selección de estudio que abarca más de dos hechos o fenómenos geográficos y, a su vez, permite explicar en forma clara y objetiva la conjunción de éstos, en un determinado espacio. Estos mapas combinan factores geográficos que tienen una estrecha relación de causa-efecto. Por ejemplo, un mapa de usos del suelo en el cual se combina información de los tipos de uso (agrícola, pecuario, forestal, urbano, industrial, etcétera) con las características de los suelos, el relieve y el clima prevaleciente

Usos horarios:

Los husos horarios son consecuencia del movimiento de rotación de la tierra así como la sucesión del día y la noche, el cambio de las estaciones durante el año que han sido considerados referencias para medir el tiempo y para organizar actividades diarias, por lo que fue necesario establecer convenios para definir las zonas horarias del planeta siendo ideados por el italiano Filopanti en Londres de 1859.
Como la tierra demora 24hrs en dar una vuelta sobre su propio eje imaginario, esta misma recorre 360°. Por lo tanto para poder sacar los husos horarios, se tuvo que hacer la siguiente cuenta : 360° / 24hrs   = 15° de longitud equivalentes a 1hr, cada uno de los cuales es llamado huso horario. Existiendo entre cada grado de longitud 4min de diferencia y es por eso que se implemente la linea internacional del tiempo o cambio de fecha, con la intención de aclarar la diferencia de un día mas o menos al ser cruzada esa linea.
El sistema de husos horarios considera como su punto de partida el meridiano 0° o de Greenwich, las horas aumentan si avanzan hacia el este a partir del meridiano 0°. Por otra parte si avanzamos hacia el oeste las horas disminuyen, esto se debe a que nuestro planeta gira sobre su propio eje de oeste a este.

Evidencias con fotografías:

Se ubico el mapa en dirección al norte con ayuda de una brújula

Todo el equipo participo

Se decoro el mapa y se le puso la escala

Se hacen las marcas de los meridianos

También se decoro



Cuestionario:
1.       ¿Una representación cartográfica es un mapa? Una representación de este tipo recibe el nombre de "mapa" o "carta". El término "mapa", se refiere a la representación que incluye divisiones políticas, características físicas, información general, etc.
2.       ¿Un plano arquitectónico es un mapa?  En cartografía un plano es un mapa que posee una escala mayor de 1:5.000.Los planos son dibujos que representan una ciudad o parte de ella, como también puede referirse a un edificio, una urbanización, un conjunto residencial.
3.       ¿Una fotografía satelital es un mapa? Un mapa satelital, es un mapa k viene compuesto por imágenes del satélite, vamos como se ve desde arriba, IMAGEN REAL.
4.       ¿Un globo terráqueo que será? Es un modelo a escala tridimensional de la Tierra, siendo la única representación geográfica que no sufre distorsión.
5.       ¿Cuantos husos horarios existen? Huso horario es cada una de las veinticuatro áreas en que se divide la Tierra.
6.       ¿Cada meridiano a cuanto equivale en grados y horas? Un huso horario se extiende sobre 15 grados de longitud (porque 360 grados corresponden a 24 horas y 360/24 = 15).

Conclusión:

Nuestro equipo logro identificar los elementos necesarios de un mapa así como también los tipos de señalizaciones que se utilizan como puntos, líneas y colores. También reconocimos los diferentes contenidos de los mapas desde los geográficos, usos y destinos. Entendimos como se reparten los husos horarios.

 Bibliografía:
